Swiftech Komodo R9 LE: schema di montaggio

Apriamo il foglio delle istruzioni e ci apprestiamo subito al montaggio. La prima pagina però ci desta qualche perplessità. Vediamo perché.

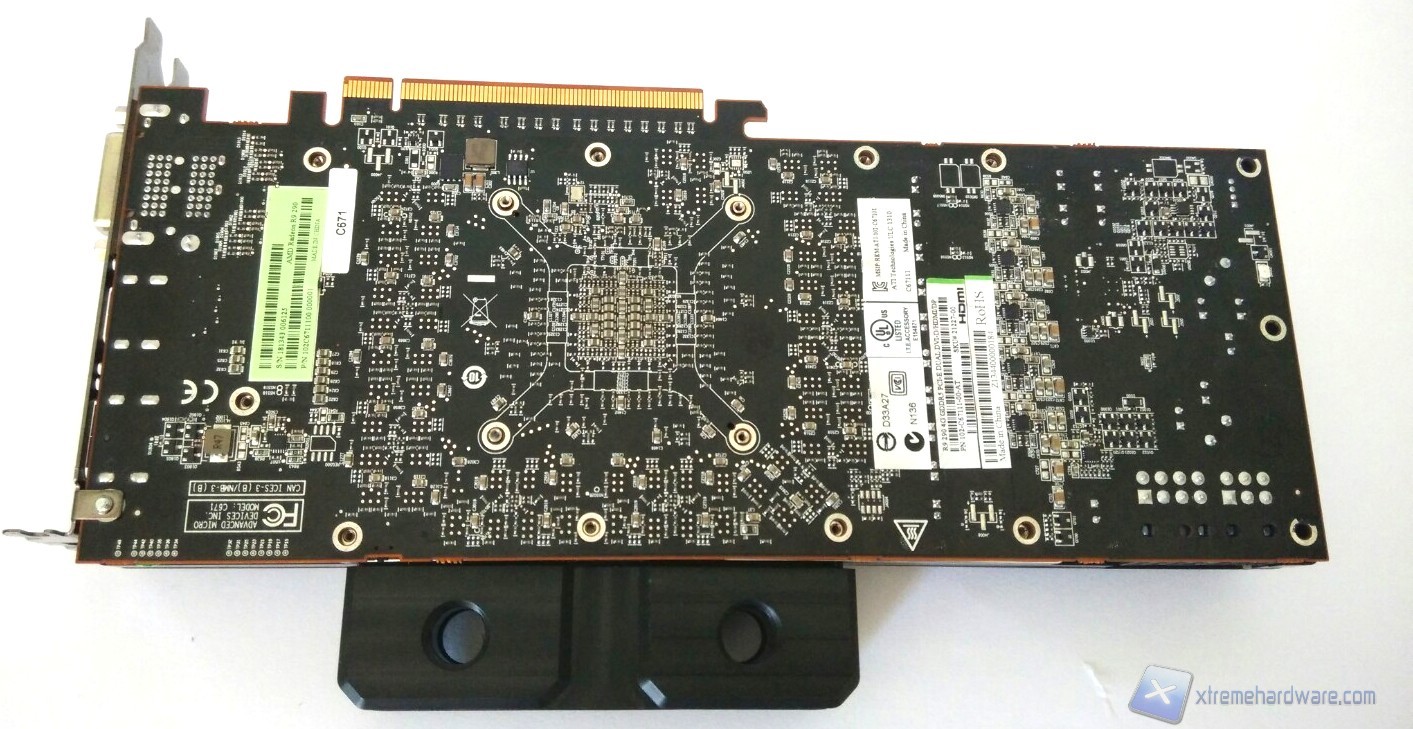

Secondo Swiftech, per evitare possibili contatti tra il backplate e il PCB bisogna prima di tutto controllare che sulla propria Radeon R9 290X o 290 le saldature (tipicamente dei pin dei condensatori) non siano più alte di 1,5mm. In caso contrario ci potrebbe essere un contatto con il backplate, creando un possibile cortocircuito. In questo caso basterà “accorciarle” con una specie di cesoia. Questa è un operazione che sicuramente ci sentiamo di sconsigliare a chiunque, perché non si fa a cuor leggero e si potrebbe danneggiare in maniera permanente la scheda video invalidando ovviamente ogni forma di garanzia. Noi abbiamo controllato che il backplate non toccasse la scheda assicurandoci che ci fosse spazio sufficiente. Tuttavia nonostante non ci fosse alcuno contatto, una volta montato il fullcover e dato power alla scheda, essa ci ha restituito un bel “no video signal” segno che evidentemente qualcosa non andava. Abbiamo quindi provveduto a posizionare del pad termico su quelle saldature per isolarlo dal backplate e rimontando il tutto abbiamo potuto utilizzare la scheda senza alcun problema.
Questa delicata operazione va in contrasto con il resto dell’assemblaggio che fortunatamente è reso davvero user friendly grazie alla guida abbastanza dettagliata e al pad termico già tagliato e posizionato.

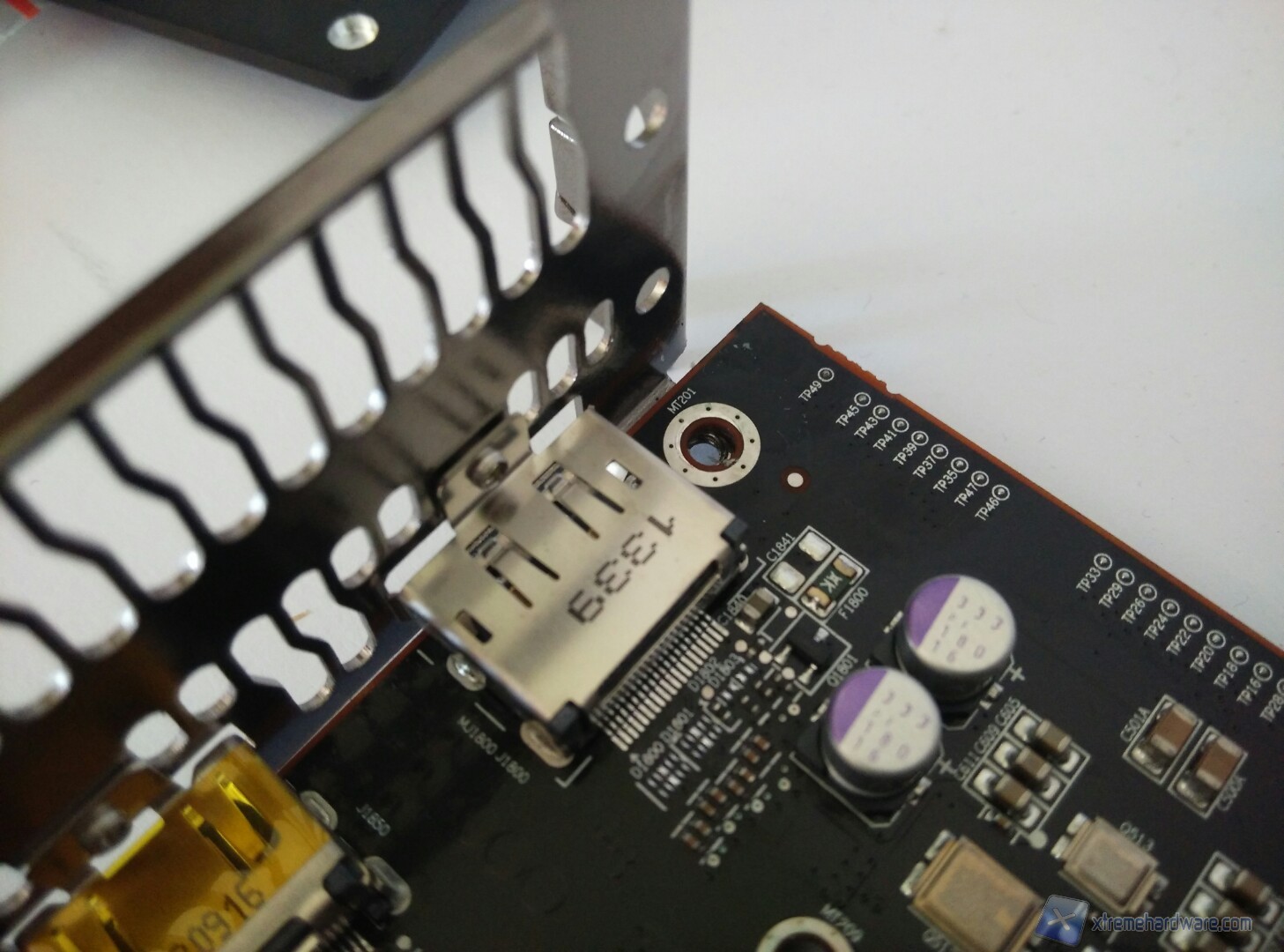

Prima di assemblare il tutto assicuriamoci di collegare il connettore del LED alla scheda video e di aver messo il washer fornito in dotazione qui.

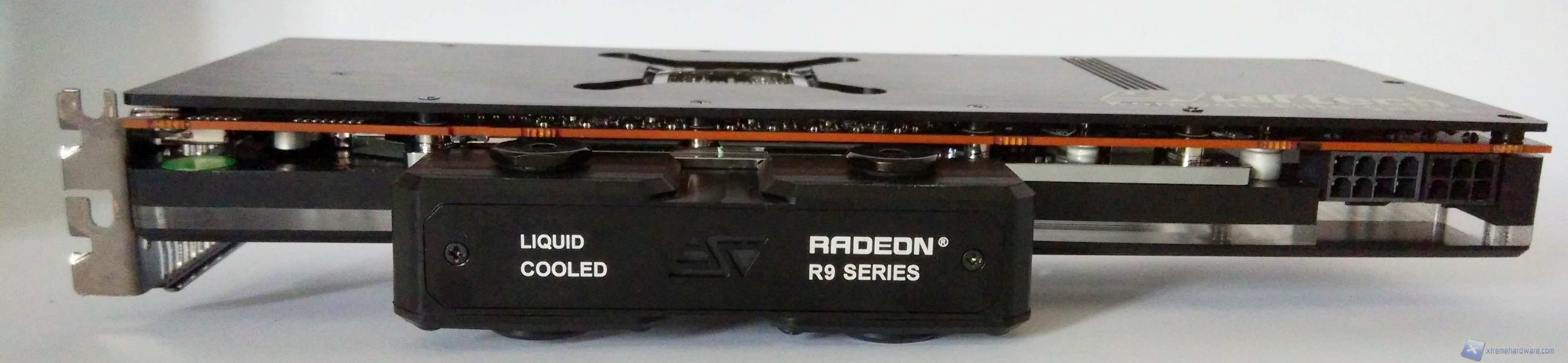

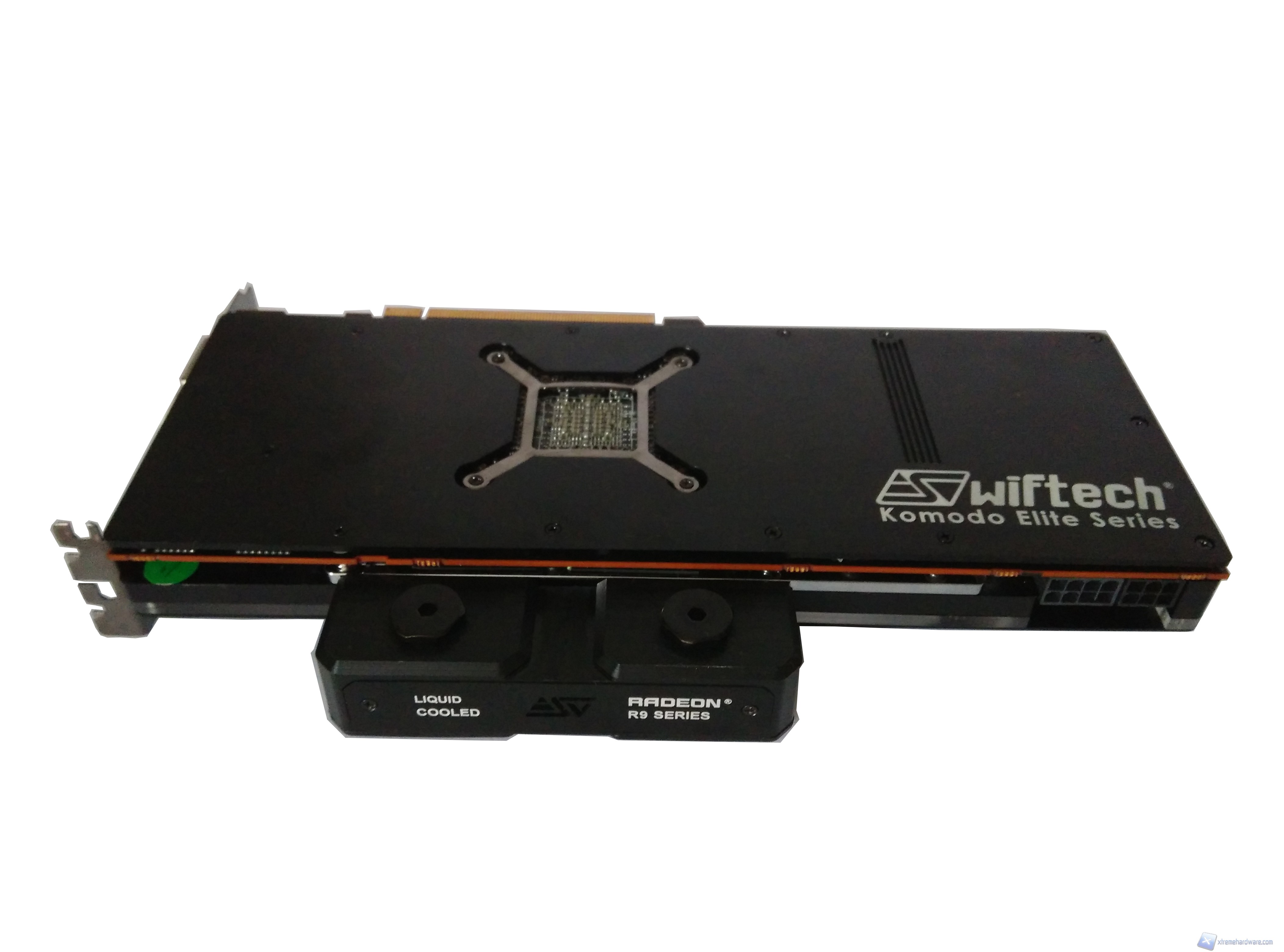

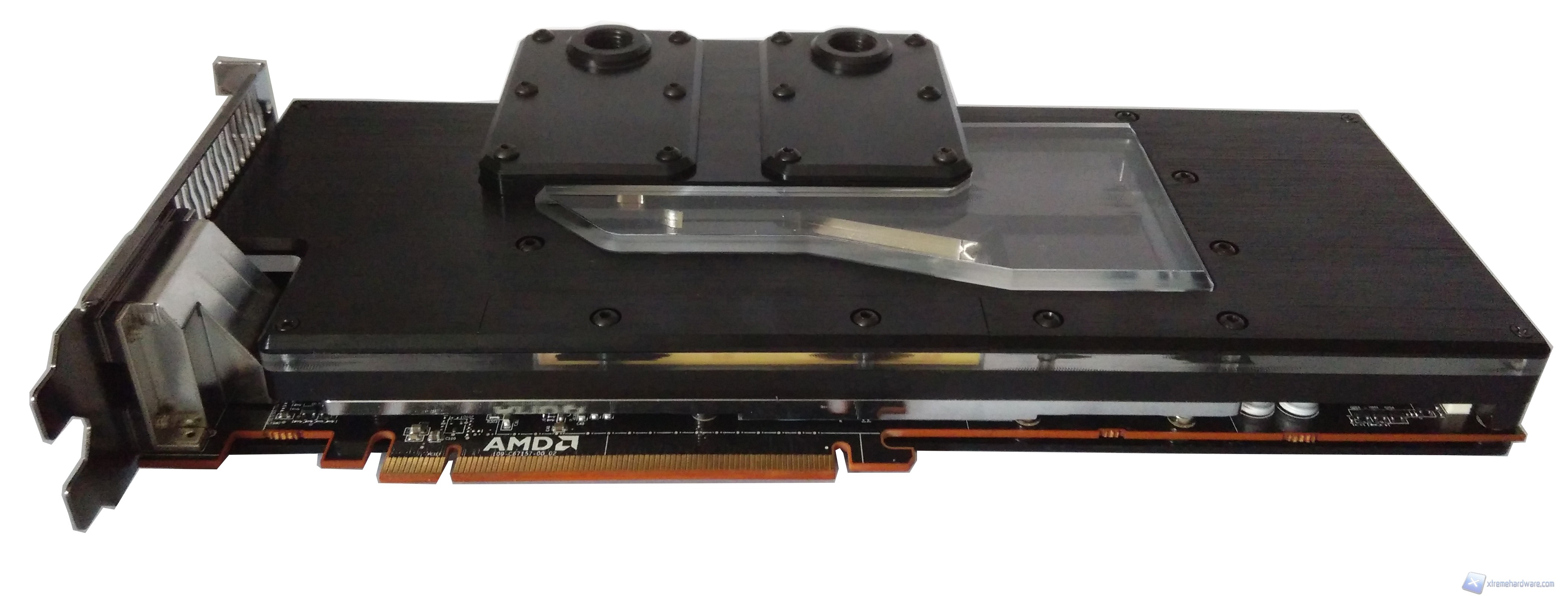

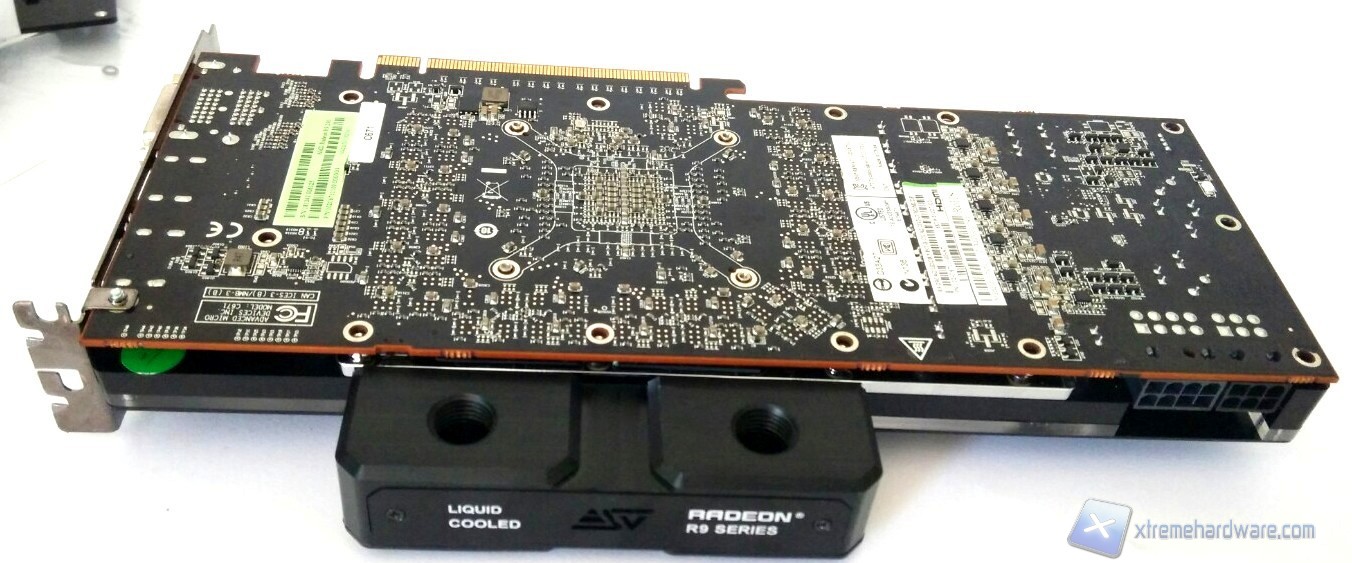

Una volta posizionato il waterblock si può mettere il backplate e poi procedere all’assemblaggio tramite le viti fornite in dotazione e seguendo le indicazioni del foglio illustrativo.

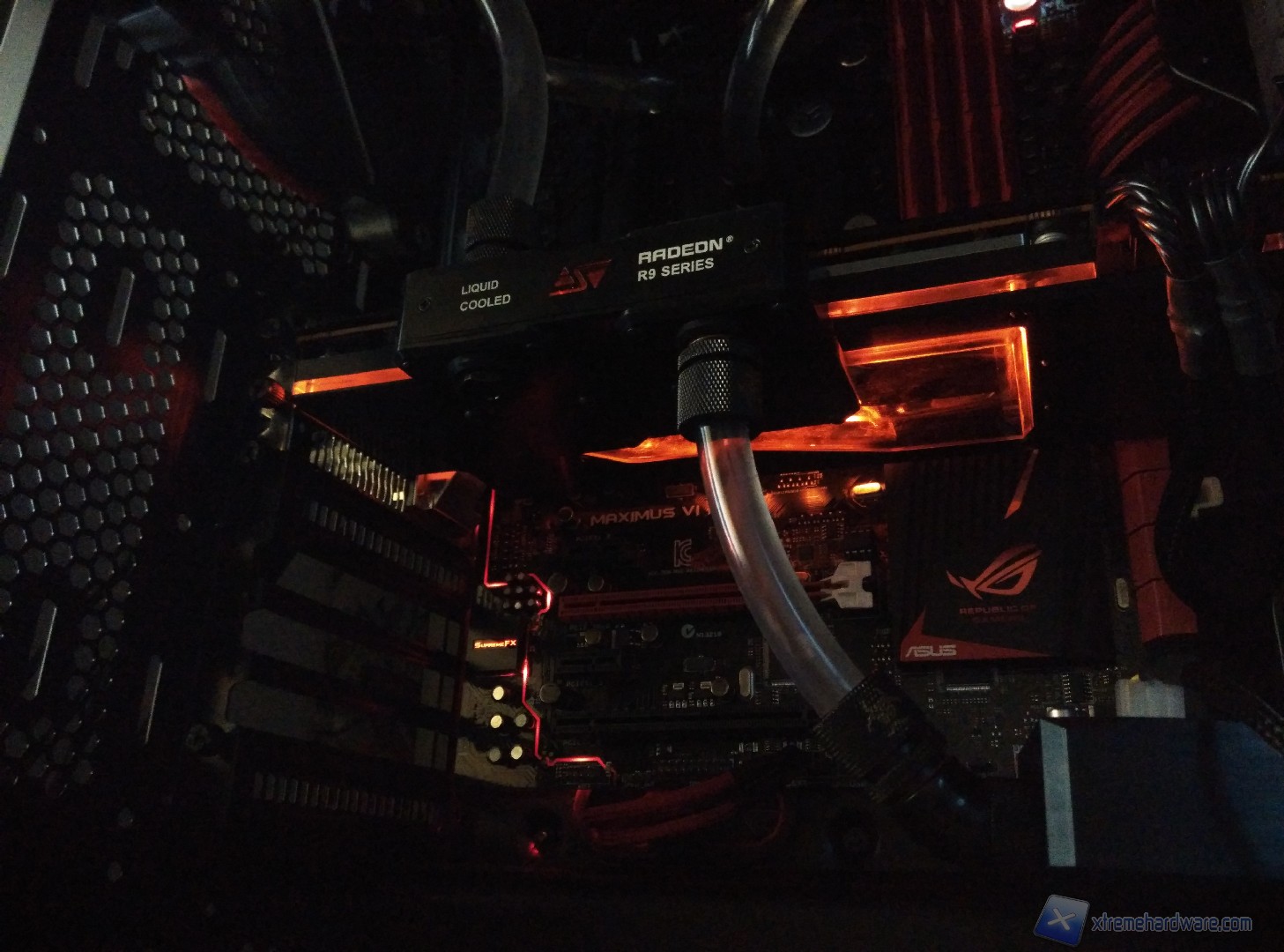

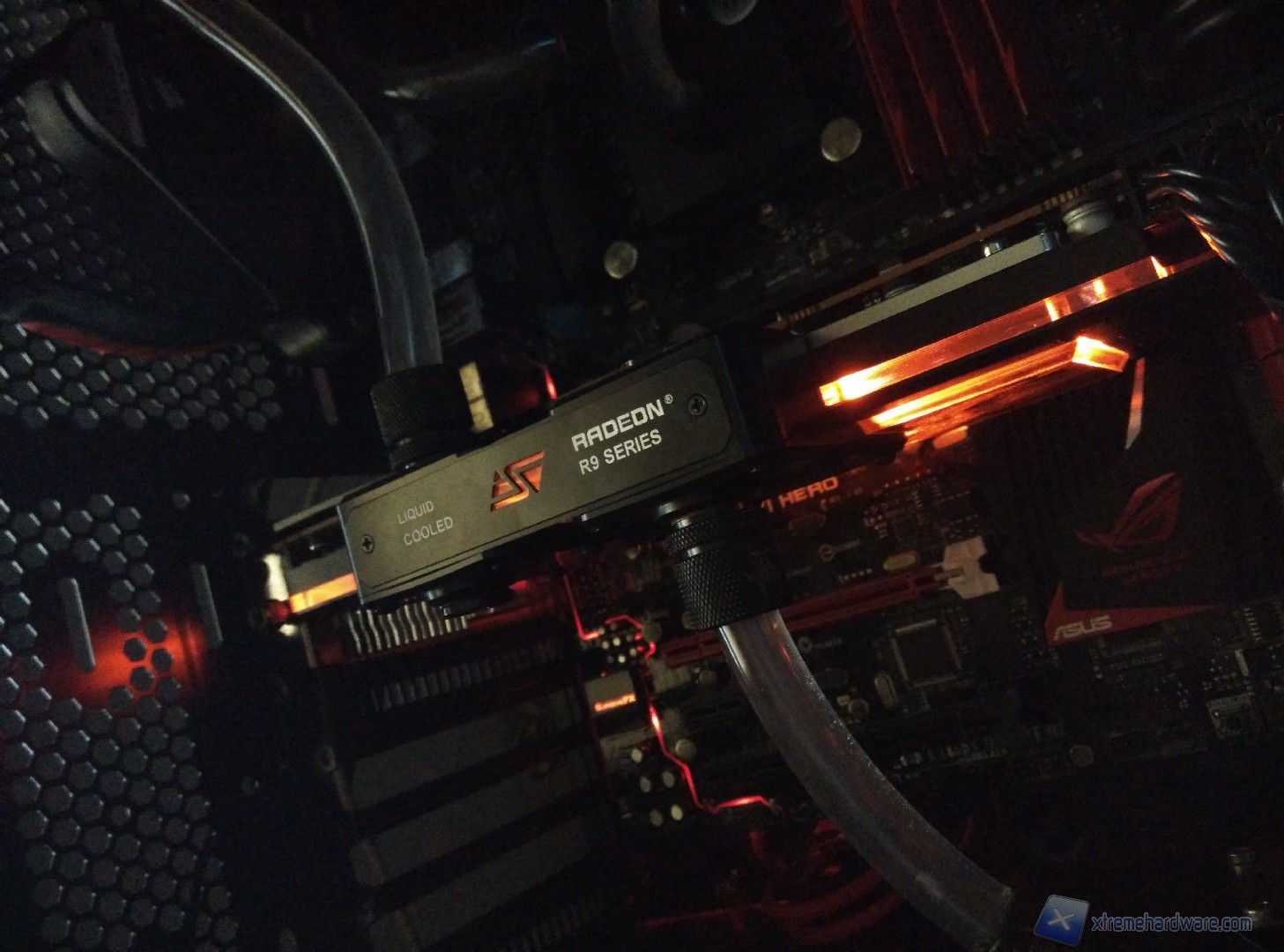

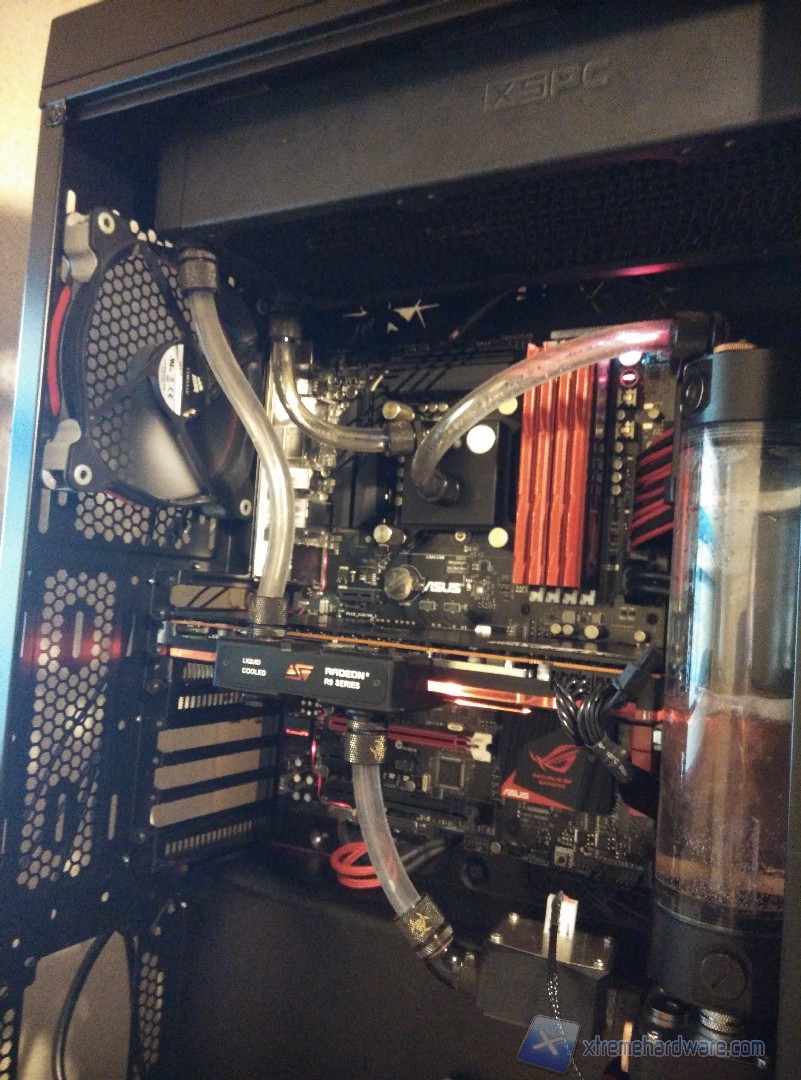

Ora che la nostra Sapphire Radeon R9 290 ha messo il “vestito buono” possiamo procedere ai test e verificare se questo fullcover così bello e ben realizzato risulta al top anche per quanto riguarda le performance di raffreddamento.
