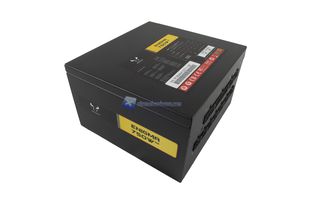

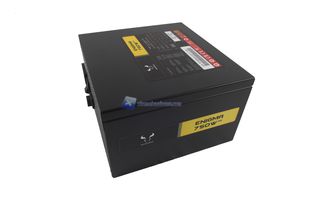

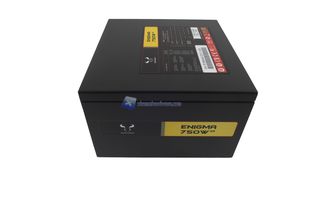

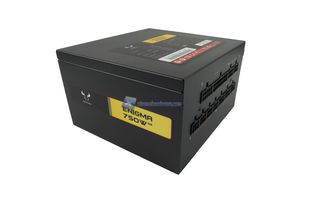

Passando a dare uno sguardo all’alimentatore possiamo osservare un design classico di un moderno alimentatore interamente modulare. Le dimensioni di 86 x 180 x 150 mm sono leggermente inferiori rispetto ad un classico alimentatore. Ciò permette un utilizzo più ‘’completo’’ e in diverse build rispetto un alimentatore classico. Nel dettaglio abbiamo un’unità verniciata interamente di colore nero e messa in forte contrasto dai due adesivi inerenti la serie di colore nero con sfondo giallo sul Wattaggio del modello in questione. Lo chassis è come sempre in metallo e l’assemblaggio e qualità sono validi.

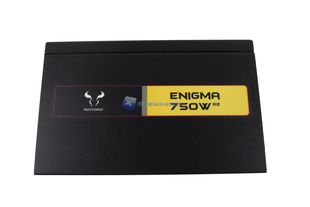

Lateralmente possiamo meglio osservare l’adesivo riportante il logo e brand, la serie e il Wattaggio (in questo caso 750W).

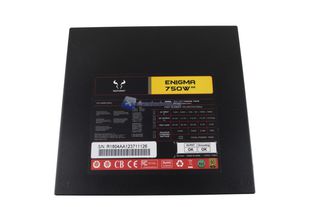

Nel lato superiore trova posto il classico adesivo riportante la tabella con gli Amperaggi per linee, la potenza massima e tante altre informazioni riguardanti le specifiche operative dell’alimentatore.

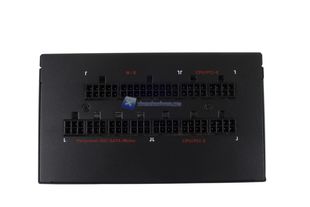

Posizionando l’alimentatore frontalmente osserviamo gli ingressi per i cavi modulari inclusi nel bundle. Troviamo la solita organizzazione per ‘’comparti’’. In alto andranno i cavi per la scheda madre mentre nella fila inferiore quelli per le schede video e le periferiche quali SSD e Hard Disk.

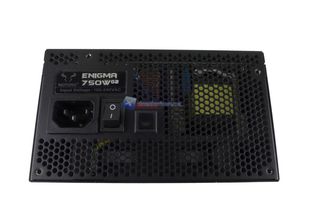

Nel lato posteriore invece troviamo la griglia per il riricolo d’aria, l’ingresso per il cavo di alimentazione, il tasto di accensione/spegnimento generale, l’adesivo del modello/serie e infine il tasto per attivare o meno la funzione e controllo ventola Hybrid Silent (in tre profili Fanless Mode, Silent Mode e Max Cooling Mode) relativa la già silenziosa ventola da 120 mm con Fluid Dynamic Bearing.

Andando a capovolgere l’alimentatore abbiamo dunque la griglia con in bella vista il logo Riotoro e la ventola da 120 mm.

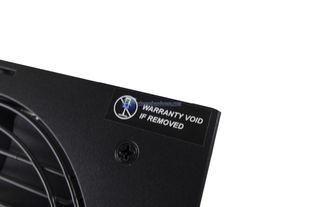

Nell’angolo superiore destro troviamo il consueto adesivo che ci ricorda che se rimosso perderemo la garanzia di ben 10 anni. Operazione comunque necessaria per mostrarvi l’interno dell’alimentatore.

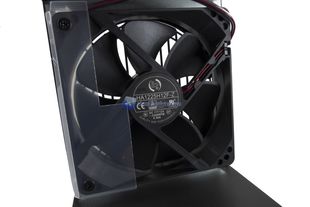

Rimosse le quattro piccole viti nere ai lati dello chassis del lato inferiore apriamo l’alimentatore e troviamo subito la ventola da 120 mm con connettore a 3 pin Hong Hua modello HA1225H12F-Z da 12 V, 0.58 A e 2200 RPM. Nuovamente ricordiamo ventola da dotata del meccanismo Fluid Dynamic Bearing.

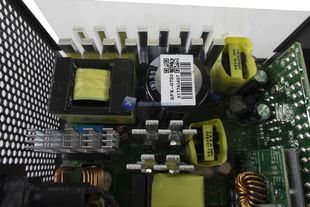

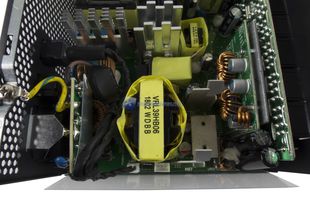

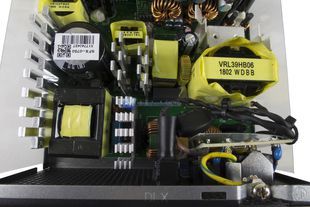

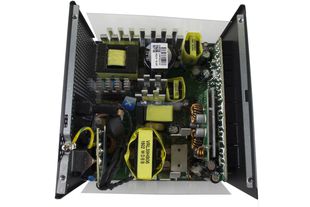

Dalla ventola passiamo al PCB e alla componentistica dell’alimentatore Riotoro Enigma G2 da 750W. Ricordiamo anche che la serie Enigma di Riotoro adotta la piattaforma Seasonic Focus. Osservando la disposizione dei componenti e i componenti stessi possiamo dire che il tutto è abbastanza ordinato e ben dissipato. Troviamo quattro dissipatori in alluminio di buone dimensioni in corrispondenza delle zone a dissipazione passiva. Il resto verrà dissipato attivamente dalla ventola da 120 mm.

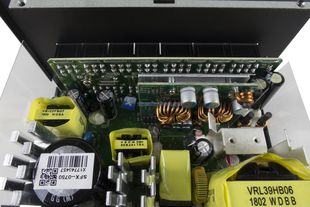

Notiamo inoltre come la sezione APFC impieghi un singolo condensatore Nichicon 650uF/400v con soglia di temperatura massima di 105°C.

Richiudiamo il tutto per passare alle nostre considerazioni circa questo alimentatore.

La configurazione impiegata è stata la seguente.
